首页>>产品中心>>天线产品>>北斗天线
产品简介

型号：

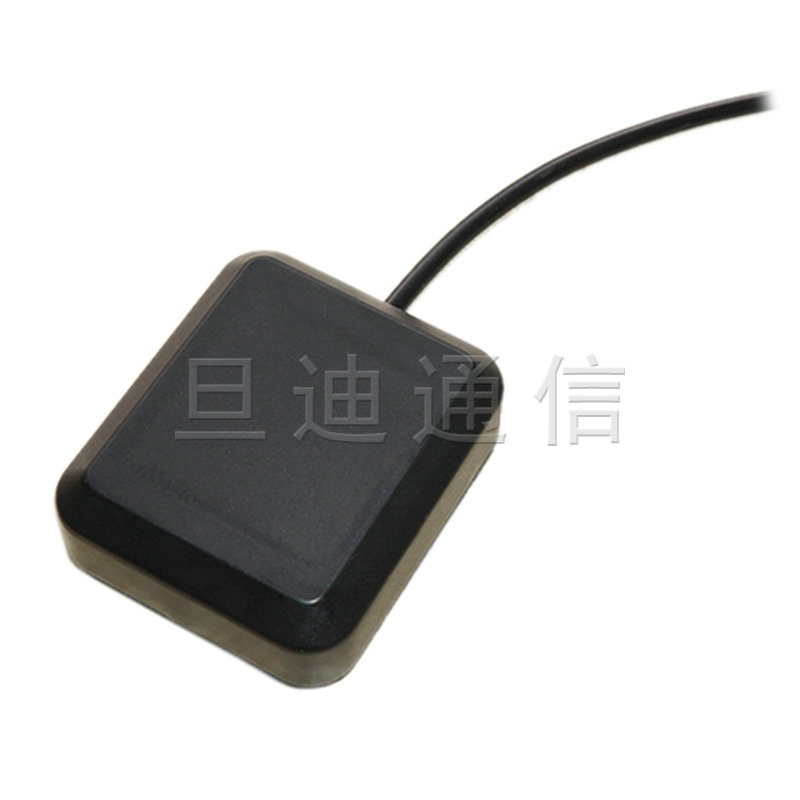

GBA-E02C

产品简介：

产品特点： 1、北斗车载导航型天线，支持北斗以及GPS频段，外观尺寸：37mm43mm13mm； 2、高增益、高灵敏度，支持导航设备快速定位； 3.、磁钢吸附或3M背胶安装； 4、支持0-8米RG174电缆；

SLU0226DS
SLU0226DS
产品描述
产品特点：
1、北斗车载导航型天线，支持北斗以及GPS频段，外观尺寸：37mm×43mm×13mm；
2、高增益、高灵敏度，支持导航设备快速定位；
3.、磁钢吸附或3M背胶安装；
4、支持0-8米RG174电缆；
5、可广泛应用于汽车前、后装北斗导航定位设备；

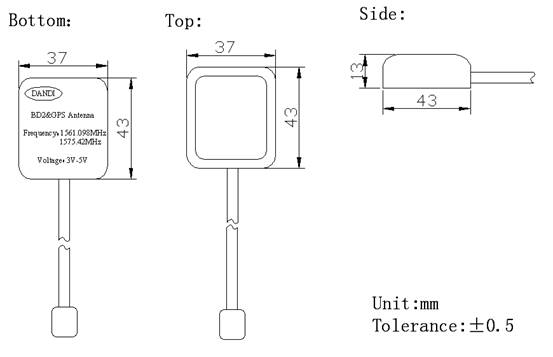

产品尺寸：




产品参数：
天线指标
中心频段
 L1:1575.42±1.023 MHz
B1:1561.098±2 MHz
带宽
 10MHz min
顶点增益
 5dBic
天线轴比 3.0dB max
天线驻波 1.5dB max
天线阻抗 50Ω
天线极化 RHCP
LNA指标
中心频段
 1568±1.023MHz
增益
 L1:31±2 dB
B1:31±2 dB
噪声指数
 1.5dB max
带宽外衰减量 40dB@CF+60MHz/40dB@CF-60MHz
工作电压 DC 3.0~5.0V
工作电流 15±2 mA
输出驻波 2.0dB max
结构特性 线缆 RG174
连接器 GT5/SMA/FAKRA 或其它
天线材质 ABS
防护等级 IP67
安装方式 磁钢/3M背胶
环境特性 工作温度 -40℃ to +85℃
相对湿度 Up to 95℃
振动试验 10 to 55Hz with 1.5mm amplitude 2hours
环境保护 ROHS Compliant
