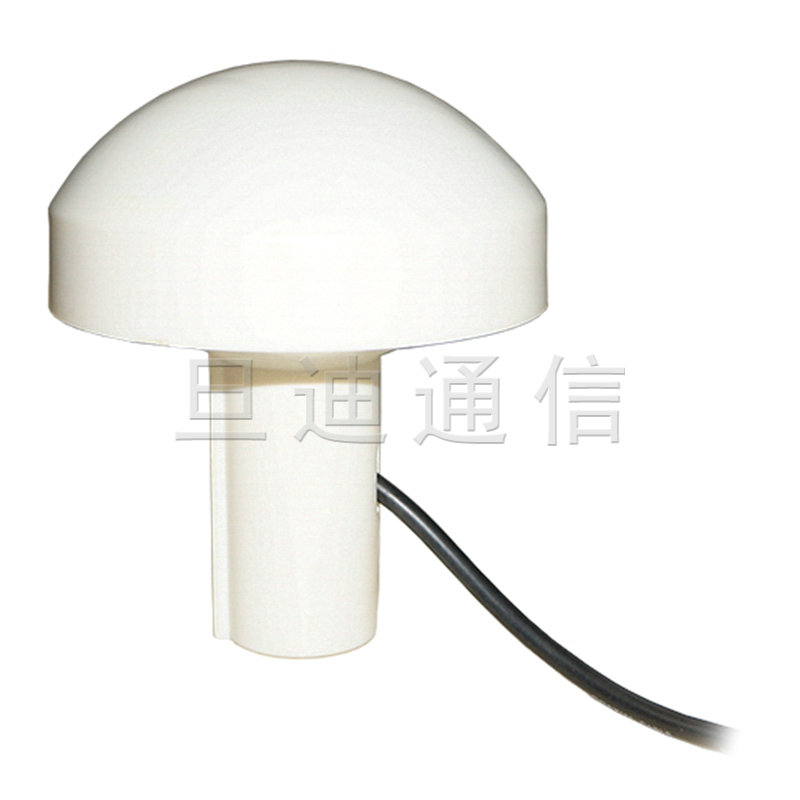

产品简介

型号：

GBA-H01

产品简介：

产品特点： 1、北斗高增益航海天线，外观尺寸：120mm100mm； 2、高增益、高灵敏度，支持导航设备快速定位； 3、抱杆安装； 4、支持0-30米RG58电缆； 5、可广泛应用于船载导航设备、基站

SLU0226DS
SLU0226DS
产品描述
产品特点：
1、北斗高增益航海天线，外观尺寸：120mm×100mm；
2、高增益、高灵敏度，支持导航设备快速定位；
3、抱杆安装；
4、支持0-30米RG58电缆；
5、可广泛应用于船载导航设备、基站导航定位设备以及生产线定位测试；

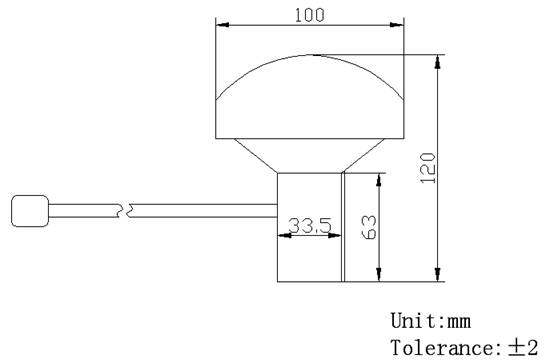

产品尺寸：



产品参数：
天线指标
中心频段
 L1:1575.42±1.023 MHz
B1:1561.098±2 MHz
带宽
 10MHz min
顶点增益
 4dBic
天线轴比 3.0dB max
天线驻波 1.5dB max
天线阻抗 50Ω
天线极化 RHCP
LNA指标
中心频段
 1568±1.023MHz
增益
 L1:37±2 dB
B1:37±2 dB
噪声指数
 1.5dB max
带宽外衰减量 40dB@CF+60MHz/40dB@CF-60MHz
工作电压 DC 3.0~5.0V
工作电流 16±2 mA
输出驻波 2.0dB max
结构特性 线缆 RG58
连接器 BNC/TNC/SMA 或其它
天线材质 ABS
防护等级 IP67
安装方式 抱杆
环境特性 工作温度 -40℃ to +85℃
相对湿度 Up to 95℃
振动试验 10 to 55Hz with 1.5mm amplitude 2hours
环境保护 ROHS Compliant
