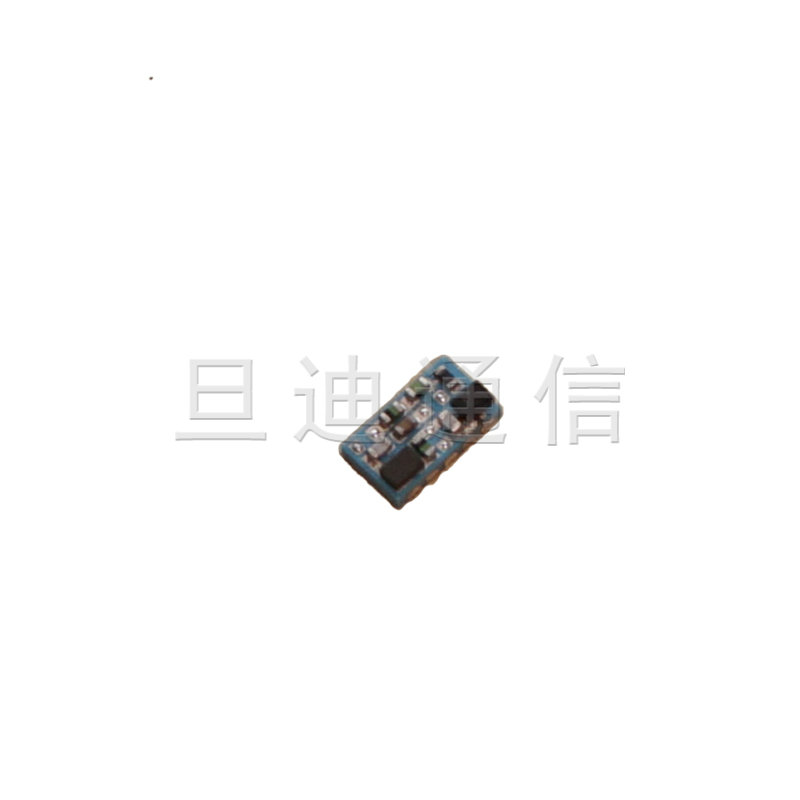

产品特点： 1、采用了IPD小型化设计, 支持GPS/BD2/GLONASS频段； 2、小型化、高性能、低成本、高可靠性，尺寸为5.6mmX3.2mmX1.4mm； 3、内部集成了LNA、SAW滤波器、片式电容、电感以及内埋LC电
| 模块指标 |
频段 |
1550～1610MHz |
增益 |
16±2dB | |
噪声指数 |
1.5dB max | |
| 带外抑制 | 40dB | |
| 工作电压 | DC 3.0~5.0V | |
| 工作电流 | 8±1 mA | |
| 输出1dB压缩点 | -8 dBm | |
| 环境特性 | 工作温度 | -40℃ to +85℃ |
| 相对湿度 | Up to 95℃ | |
| 环境保护 | ROHS Compliant |
| 引出端号 | 符号 | 名 称 | 引出端号 | 符号 | 名 称 |
| 1 | RFin | 射频输入 | 6 | GND | 地 |
| 2 | GND | 地 | 7 | GND | 地 |
| 3 | GND | 地 | 8 | GND | 地 |
| 4 | 3.3V | 电源输入 | 9 | GND | 地 |
| 5 | GND | 地 | 10 | RFout | 射频输出 |
