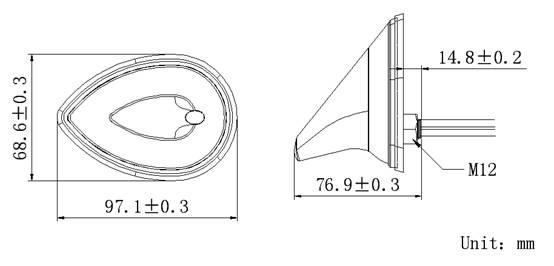

产品特点： 1、北斗+GSM多频组合天线，支持GSM/GPRS/3G频段； 2、穿顶式安装； 3、支持0-8米RG174电缆； 4、可广泛应用于汽车前、后装北斗导航定位设备； 产品尺寸： 产品参数： GPSBD2 指
|
GPS&BD2 指标 |
天线 |
中心频段 |
L1:1575.42±1.023 MHz B1:1561.098±2 MHz |
带宽 |
10MHz min | ||
顶点增益 |
5dBic | ||
| 天线轴比 | 3.0dB max | ||
| 天线驻波 | 1.5dB max | ||
| 天线阻抗 | 50Ω | ||
| 天线极化 | RHCP | ||
| LNA |
增益 |
L1:28±2 dB B1:28±2 dB |
|
噪声指数 |
1.5dB max | ||
| 带宽外衰减量 | 12dB@CF+50MHz/16dB@CF-50MHz | ||
| 工作电压 | DC 3.0~5.0V | ||
| 工作电流 | 5~15 mA | ||
| 输出驻波 | 2.0dB max | ||
| GSM指标 | 频段范围 | 824~960/1710~2170MHz | |
| 输出驻波 | ＜2.5 | ||
| 天线极化 | Linear | ||
| 增益 | 2dBi | ||
| 天线阻抗 | 50Ω | ||
| 结构特性 | 线缆 | RG174 | |
| 连接器 | SMA/FAKRA 或其它 | ||
| 天线材质 | ABS | ||
| 防护等级 | IP67 | ||
| 安装方式 | 穿顶式安装 | ||
| 环境特性 | 工作温度 | -40℃ to +85℃ | |
| 相对湿度 | Up to 95℃ | ||
| 振动试验 | 10 to 55Hz with 1.5mm amplitude 2hours | ||
| 环境保护 | ROHS Compliant | ||
